СХЕМЫ - ДВУХМАЧТОВЫЕ (ДВУХСТОЕЧНЫЕ) ПОДЪЕМНИКИ
 |

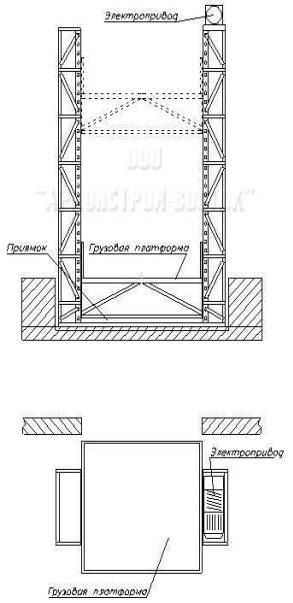

Грузовой двухмачтовый (двухстоечный) подъемник С верхним расположением привода С приямком Уровень платформы на этажах и в крайнем нижнем положении совпадает с уровнем пола Мачты устанавливаются в проемах межэтажных перекрытий (для варианта установки "внутри здания") Подъемник устанавливается внутри и снаружи здания (преимущественно внутри) Опции: Ограждение проемов (внешнее ограждение). Установка дверей различных конструкций Ограждение платформы, установка раздвижных решеток, шлагбаумов, откидных трапов и т.д. Установка кабины на платформу Установка устройства доводки платформы в толчковом режиме до любого промежуточного уровня (например, кузова автомобиля) с последующей фиксацией этого уровня Преимущества: Возможность загрузки вручную, при помощи гидравлической тележки любой грузоподъемности или погрузчиком (с соблюдением особых мер предосторожности) Недостатки: Необходимость сооружения приямка Мачты занимают часть полезной площади проемов в межэтажных перекрытиях (для варианта установки "внутри здания") Необходимость защиты подъемника от атмосферных осадков (для варианта установки "снаружи здания") Сложность тросовой системы Сложность конструкции платформы Сложное устройство ловителя |
 |

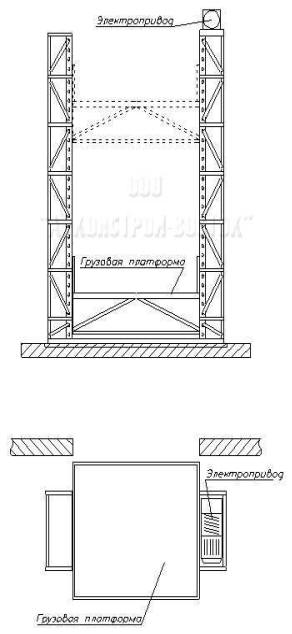

Грузовой двухмачтовый (двухстоечный) подъемник С верхним расположением привода Без приямка Уровень платформы (в крайнем нижнем положении) выше уровня пола на Уровень платформы на втором и последующих уровнях совпадает с уровнем пола Мачты устанавливаются в проемах межэтажных перекрытий (для варианта установки "внутри здания") Подъемник устанавливается внутри и снаружи Опции: Ограждение проемов(внешнее ограждение). Установка дверей различных конструкций Ограждение платформы, установка раздвижных решеток, шлагбаумов, откидных трапов и т.д. Установка кабины на платформу Установка устройства доводки платформы в толчковом режиме до любого промежуточного уровня (например, кузова автомобиля) с последующей фиксацией этого уровня Преимущества: Нет необходимости в сооружении приямка Возможность установки устрой-ства на существующее основание Недостатки: Мачты занимают часть полезной площади проемов в межэтажных перекрытиях (для варианта установки "внутри здания") Необходимость защиты подъемника от атмосферных осадков (для варианта установки "снаружи здания") Загрузка-выгрузка на первом уровне возможна только ручная, гидравлической тележкой с высотой подъема не менее 1м или погрузчиком (с соблюдением особых мер предосторожности) Сложность тросовой системы Сложность конструкции платформы Сложное устройство ловителя |
|

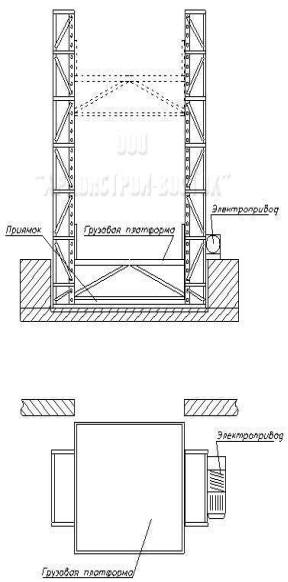

Грузовой двухмачтовый (двухстоечный) подъемник С нижним расположением привода С приямком Уровень платформы на этажах и в крайнем нижнем положении совпадает с уровнем пола Мачты устанавливаются в проемах межэтажных перекрытий ( для варианта установки "внутри здания") Подъемник устанавливается внутри и снаружи здания (преимущественно внутри) Опции: Ограждение проемов (внешнее ограждение). Установка дверей различных конструкций Ограждение платформы, установка раздвижных решеток, шлагбаумов, откидных трапов и т.д. Установка кабины на платформу Установка устройства доводки платформы в толчковом режиме до любого промежуточного уровня (например, кузова автомобиля) с последующей фиксацией этого уровня Преимущества: Возможность загрузки вручную, при помощи гидравлической тележки любой грузоподъемности или погрузчиком (с соблюдением особых мер предосторожности) Удобство обслуживания привода Недостатки: Необходимость сооружения приямка Мачты занимают часть полезной площади проемов в межэтажных перекрытиях (для варианта установки "внутри здания") Необходимость защиты подъемника от атмосферных осадков (для варианта установки "снаружи здания") Сложность тросовой системы Сложность конструкции платформы Сложное устройство ловителя |
|

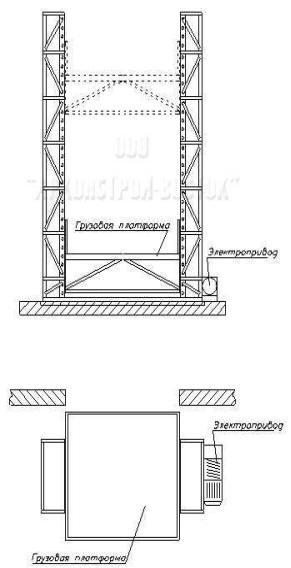

Грузовой подъемник консольного типа двухстоечный (двухмачтовый) С нижним расположением привода Без приямка Уровень платформы в крайнем нижнем положении выше уровня пола Уровень платформы на втором и последующим уровнях совпадает с уровнем пола Мачты устанавливаются в проемах межэтажных перекрытий (для варианта установки "внутри здания") Подъемник устанавливается внутри и снаружи здания Опции: Ограждение проемов (внешнее ограждение). Установка дверей различных конструкций Ограждение платформы, установка раздвижных решеток, шлагбаумов, откидных трапов и т.д. Установка кабины на платформу Установка устройства доводки платформы в толчковом режиме до любого промежуточного уровня (например, кузова автомобиля) с последующей фиксацией этого уровня Преимущества: Нет необходимости в сооружении приямка Возможность установки устройства на существующее основание Удобство обслуживания привода Недостатки: Мачты занимают часть полезной площади проемов в межэтажных перекрытиях (для варианта установки "внутри здания") Необходимость защиты подъемника от атмосферных осадков (для варианта установки "снаружи здания") Загрузка-выгрузка на первом уровне возможна только ручная, гидравлической тележкой с высотой подъема не менее 1м или погрузчиком (с соблюдением особых мер предосторожности) Сложность тросовой системы Сложность конструкции платформы Сложное устройство ловителя |
|

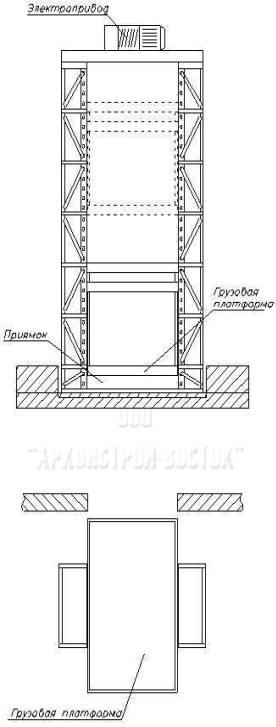

Грузовой подъемник консольного типа двухстоечный (двухмачтовый) С верхним расположением привода С приямком Уровень платформы на этажах и в крайнем нижнем положении совпадает с уровнем пола Мачты устанавливаются в проемах межэтажных перекрытий (для варианта установки "внутри здания") Подъемник устанавливается внутри и снаружи здания (преимущественно внутри) Опции: Ограждение проемов (внешнее ограждение). Установка дверей различных конструкций Ограждение платформы, установка раздвижных решеток, шлагбаумов, откидных трапов и т.д. Расположение привода внизу Установка устройства доводки платформы в толчковом режиме до любого промежуточного уровня (например, кузова автомобиля) с последующей фиксацией этого уровня Преимущества: Возможность загрузки вручную, при помощи гидравлической тележки любой грузоподъемности или погрузчиком (с соблюдением особых мер предосторожности) Недостатки: Необходимость сооружения приямка Мачты занимают часть полезной площади проемов в межэтажных перекрытиях (для варианта установки "внутри здания") Необходимость защиты подъемника от атмосферных осадков (для варианта установки "снаружи здания") Сложность тросовой системы Сложность конструкции платформы и систем направляющих Сложное устройство двойного ловителя |
|

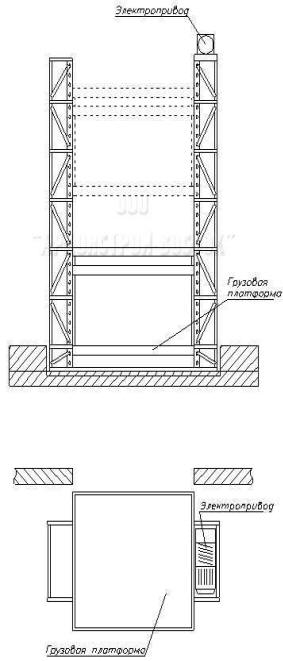

Грузовой подъемник консольного типа двухстоечный (двухмачтовый) С верхним расположением привода Без приямка Уровень платформы (в крайнем нижнем положении) выше уровня пола на 100 мм и более Уровень платформы на втором и последующим уровнях совпадает с уровнем пола Мачты устанавливаются в проемах межэтажных перекрытий (для варианта установки "внутри здания") Подъемник устанавливается внутри и снаружи здания >Опции: Ограждение проемов (внешнее ограждение). Установка дверей различных конструкций Изготовление съемного металлического пандуса Ограждение платформы. Установка раздвижных решеток, шлагбаумов, откидных трапов и т.д. Расположение привода внизу Установка устройства доводки платформы в толчковом режиме до любого промежуточного уровня (например, кузова автомобиля) с последующей фиксацией этого уровня Преимущества: Нет необходимости в сооружении приямка Возможность установки устройства на существующее основание Небольшое расстояние от уровня платформы до пола первого уровня позволяет производить загрузку-выгрузку всеми способами, используя при этом погрузочную площадку (пандус), которые могут быть стационарными или съемными Недостатки: Мачты занимают часть полезной площади проемов в межэтажных перекрытиях (для варианта установки "внутри здания") Необходимость защиты подъемника от атмосферных осадков (для варианта установки "снаружи здания") Сложность тросовой системы Сложность конструкции платформы и систем направляющих Сложное устройство двойного ловителя |
|
Грузовой подъемник консольного типа двухстоечный (двухмачтовый) С верхним расположением привода С приямком Уровень платформы на этажах и в крайнем нижнем положении совпадает с уровнем пола Мачты устанавливаются в проемах межэтажных перекрытий (для варианта установки "внутри здания") Подъемник устанавливается внутри и снаружи здания (преимущественно внутри) Опции: Ограждение проемов (внешнее ограждение). Установка дверей различных конструкций Ограждение платформы, установка раздвижных решеток, шлагбаумов, откидных трапов и т.д. Установка устройства доводки платформы в толчковом режиме до любого промежуточного уровня (например, кузова автомобиля) с последующей фиксацией этого уровня Преимущества: Возможность загрузки вручную, при помощи гидравлической тележки любой грузоподъемности или погрузчиком (с соблюдением особых мер предосторожности) Недостатки: Необходимость сооружения приямка Мачты занимают часть полезной площади проемов в межэтажных перекрытиях (для варианта установки "внутри здания") Необходимость защиты подъемника от атмосферных осадков (для варианта установки "снаружи здания") Сложность конструкции платформы и систем направляющих Сложное устройство двойного ловителя |
|

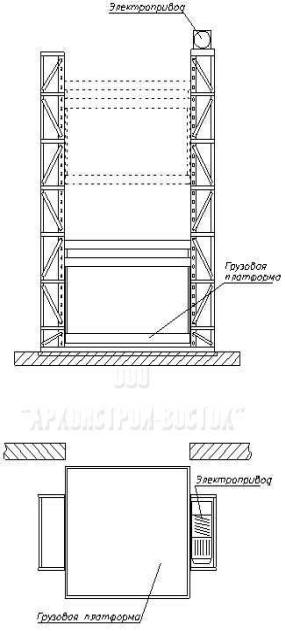

Грузовой подъемник консольного типа двухстоечный (двухмачтовый) С верхним расположением привода Без приямка Уровень платформы (в крайнем нижнем положении) выше уровня пола на 100 мм и более Уровень платформы на втором и последующим уровнях совпадает с уровнем пола Мачты устанавливаются в проемах межэтажных перекрытий (для варианта установки "внутри здания") Подъемник может устанавливаться внутри и снаружи здания Опции: Ограждение проемов (внешнее ограждение). Установка дверей различных конструкций Изготовление съемного металлического пандуса Ограждение платформы, установка раздвижных решеток, шлагбаумов, откидных трапов и т.д. Установка устройства доводки платформы в толчковом режиме до любого промежуточного уровня (например, кузова автомобиля) с последующей фиксацией этого уровня Преимущества: Нет необходимости в сооружении приямка Возможность установки устройства на существующее основание Небольшое расстояние от уровня платформы до пола первого уровня позволяет производить загрузку-выгрузку всеми способами, используя при этом погрузочную площадку (пандус), которые могут быть стационарными или съемными Недостатки: Мачты занимают часть полезной площади проемов в межэтажных перекрытиях (для варианта установки "внутри здания") Необходимость защиты подъемника от атмосферных осадков (для варианта установки "снаружи здания") Сложность конструкции платформы и систем направляющих Сложное устройство двойного ловителя |
